X频段机载发射有源相控阵系统

X频段机载发射有源相控阵系统

更新:2021-07-01 23:57:09      点击:
X频段机载发射相控阵系统采用一维机扫、一维相扫的方式实现对全空域的覆盖。
提交订单
详情

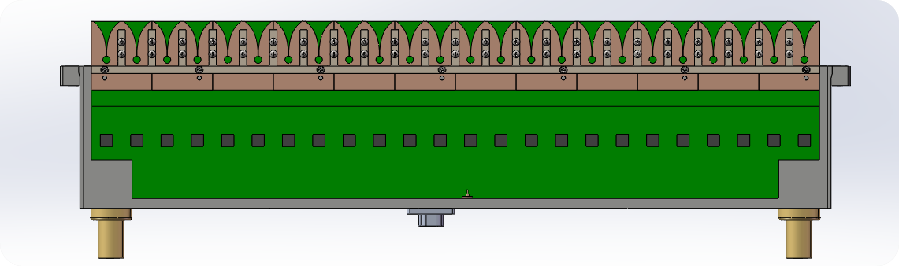

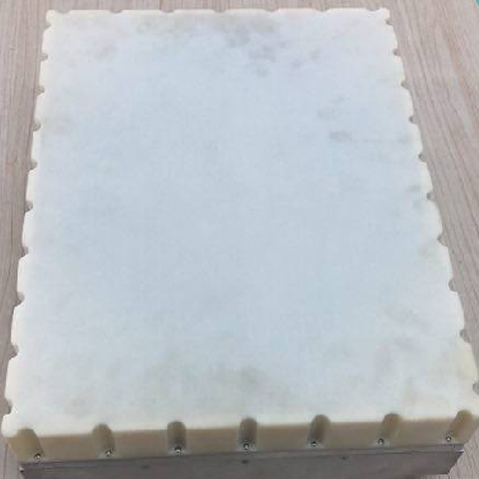

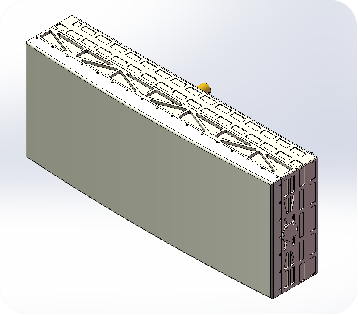

X频段机载发射相控阵系统采用一维机扫、一维相扫的方式实现对全空域的覆盖。系统由32×64单元的天线阵面、64路发射放大组件、8路发射相控组件、功分馈电网络、波控模块和电源模块及座架组成。可以实现500kW连续波的电磁辐射。该相控阵可以适应机载、车载等环境,具有较强的环境适应能力。



工作频段

X频段,瞬时带宽600MHz

扫描范围

±45o

路数

2048

EIRP

57dBW

极化方式

垂直极化

副瓣电平

法向≤-10dB

电压驻波比

2

尺寸

820mm×320mm×150mm

重量

35kg
