地面测控天线系列

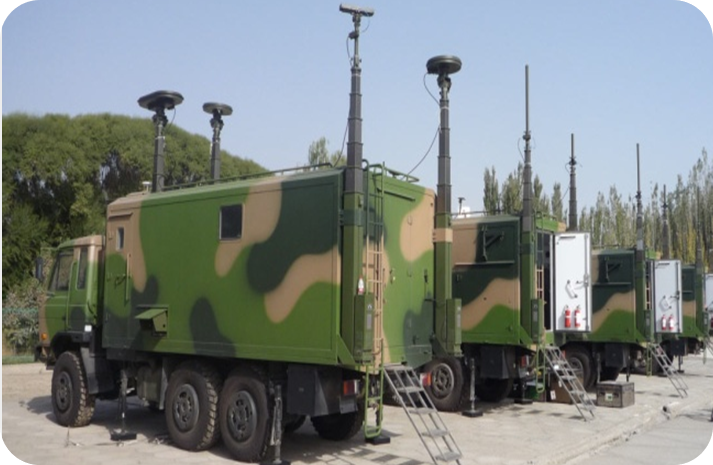

地面测控天线主要用于导弹、无人机等同地面站之间的信号传输。我公司研制的地面测控天线系列产品覆盖了UHF频段、S频段、C频段、Ka频段等常用频段；结构上有振子天线、螺旋天线、缝隙天线、微带天线等多种形式；包括水平全向波束、半球状波束、笔状波束等多种形式。天线通常安装在三脚架、车载升降杆、云台上。按照对空间覆盖的要求，往往选择不同增益、波束的天线组合。该系列天线适用于靶场测控、无人机测控等场景。具体的天线可根据客户需求定制。
|
序号 |
产品名称 |
产品性能 |
|||||
|
带宽 |
覆盖范围 |
增益(dBi) |
极化 |
驻波比 |
接口 |
||
|
1 |

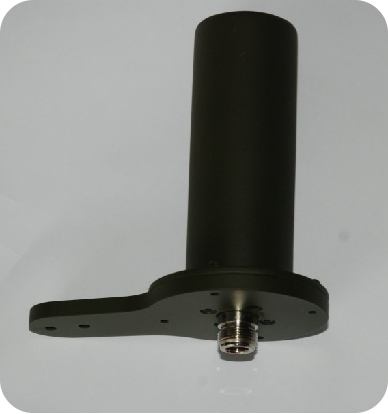

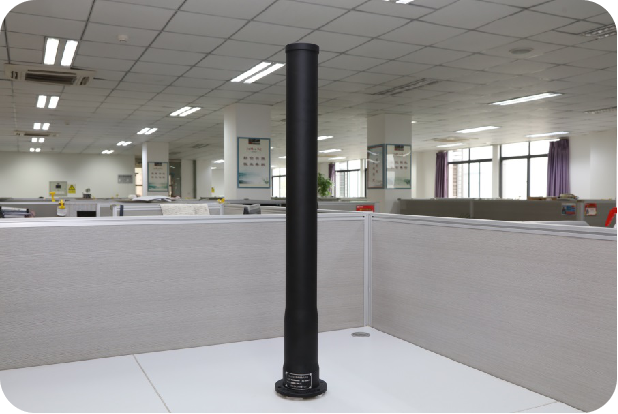

UHF频段水平全向天线 |
50MHz |
360o×30o |
0 |
垂直极化 |
≤2 |
N |
|
2 |

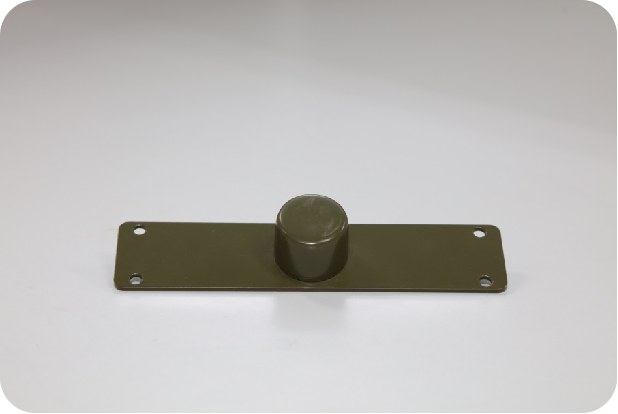

S频段单极子校验天线 |
300MHz |
360o×30o |
0 |
垂直极化 |
≤2 |
SMA |
|
3 |
S频段YT46A水平全向天线 |
200MHz |
360o×20o |
4 |
右旋圆极化 |
≤2 |
N |
|
4 |
S频段YT47A水平全向天线 |
200MHz |
360o×9o |
9 |
右旋圆极化 |
≤2 |
N |
|
5 |
S频段YT48A水平全向天线 |
200MHz |
360o×15o |
≥3dBi（0°≤E≤15°） ≥-9-20lg(sin(E))(dBi) （15°≤E≤90°） |
右旋圆极化 |
≤2 |
SMA |
|
6 |
C频段水平全向天线 |
500MHz |
360o×30o |
0 |
垂直极化 |
≤2 |
SMA |
|
序号 |
产品名称 |
产品性能 |
|||||
|
带宽 |
波束宽度 |
增益(dBi) |
极化 |
驻波比 |
接口 |
||
|
1 |

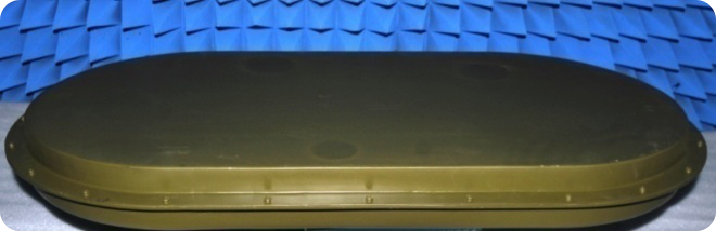

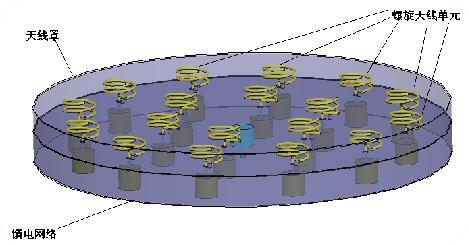

S频段18单元短螺旋阵列天线 |
200MHz |
12o×12o |
20 |
右旋圆极化 |
≤2 |
N
|
|
2 |
S频段36单元短螺旋阵列天线 |
200MHz |
7o×14o |
22 |
右旋圆极化 |
≤2 |
N |
|
3 |

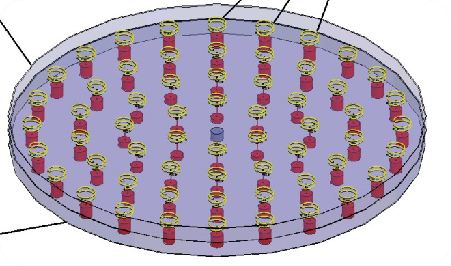

S频段60单元短螺旋阵列天线 |
200MHz |
8o×8o |
25 |
右旋圆极化 |
≤2 |
N |
序号
产品名称
产品性能
带宽
波束宽度
增益(dBi)
极化
驻波比
接口
1

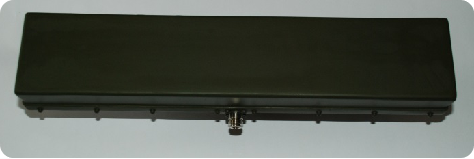

S频段1×4双圆极化微带天线
200MHz
15o×75o
12
左右旋双圆极化
≤2
N
2

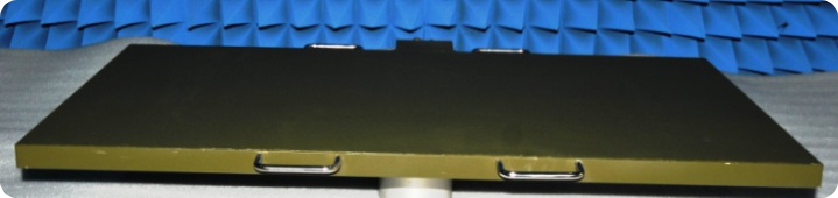

S频段2×4双圆极化微带天线
200MHz
15o×30o
16.5
左右旋双圆极化
≤2
N
3

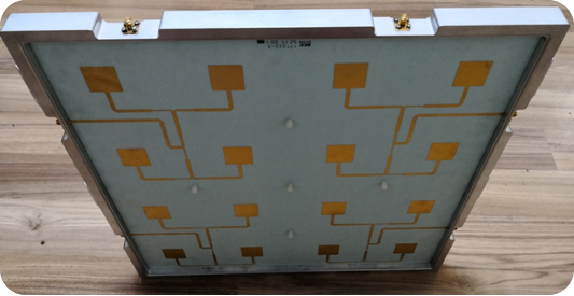

S频段4×4双圆极化微带天线
200MHz
11o×11o
18
左右旋双圆极化
≤2
N
4
S频段4×8双圆极化微带天线
200MHz
7o×14o
22
左右旋双圆极化
≤2
N
