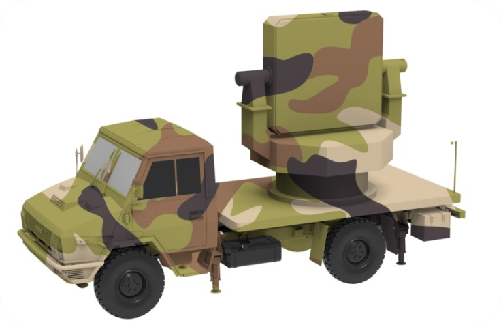

Ka频段车载有源相控阵天线

Ka频段车载有源相控阵天线

更新:2021-07-02 00:04:59      点击:
Ka频段车载有源相控阵天线采用了超大间距的天线单元
提交订单
详情

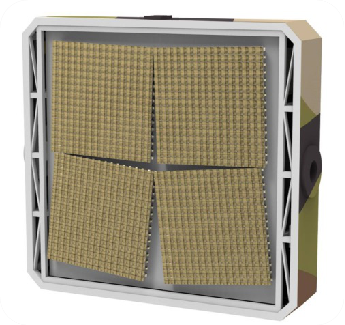

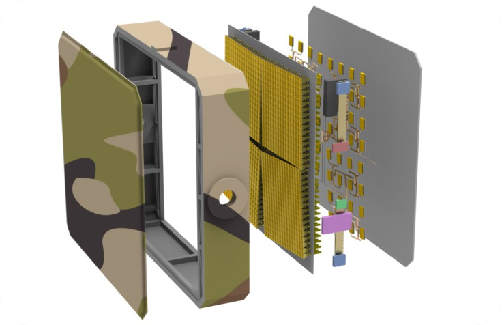

Ka频段车载有源相控阵天线采用了超大间距的天线单元(4倍波长),通过特殊的技术手段,使得天线的栅瓣小于13dB,实现了在目标区域的快速扫描。减少了接收组件的数量,大大降低了相控阵天线的成本。Ka频段车载有源相控阵天线通过两维机扫加有限电扫实现对全空域的覆盖。全阵面共有1024路有源通道,每16路(4行4列)合成一个有源子阵,全阵面共64只有源子阵。


工作频段

Ka频段,3GHz

天线增益

49dBi(扫描范围内)

噪声温度

370K

波束宽度

0.4o

路数

1024

G/T

23.5+20lg(F/F0) (dB/K)

跟踪体制

单通道单脉冲或双通道单脉冲

跟踪精度

优于1/20波束宽度

极化方式

右旋圆极化

副瓣电平

第一旁瓣≤-12dB;栅瓣电平:≤-13dB

天线运动范围

方位:±355o

俯仰:0o~+90o
