无人机机载天线是无人机机载遥测遥控系统的重要组成部分,它的主要功能是在无人机和地面站之间进行数据传输。
提交订单
详情

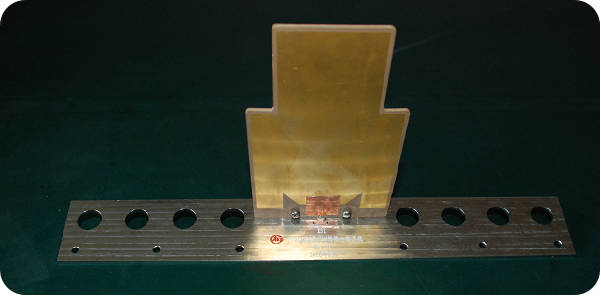

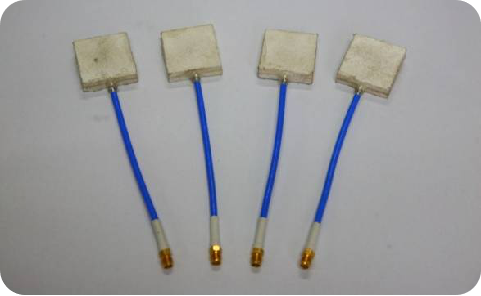

无人机机载天线是无人机机载遥测遥控系统的重要组成部分,它的主要功能是在无人机和地面站之间进行数据传输:将无人机的遥测数据下发到地面站,同时接收地面站发给无人机的遥控指令等。在近距离信号传输中,无人机上一般安装宽波束天线,有时还需要两个或者多个天线组成准全向波束。我公司研制的无人机机载全向天线系列产品覆盖了常用的UHF、L、S、C等多个频段。天线具有体积小重量轻等特点,已广泛应用于多种型号无人机。


序号

产品名称

产品性能

带宽

覆盖范围

增益(dBi)

极化

驻波比

重量(g)

1

UHF频段宽带单极子天线

27%

36030o

0

垂直极化

2

SMA

2

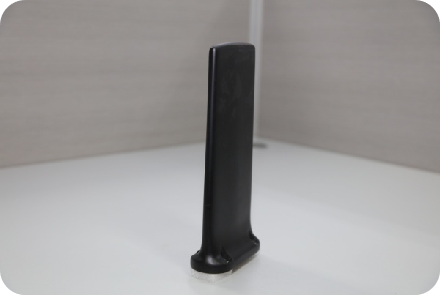

UHF频段马刀天线

21%

36030o

0

垂直极化

2

SMA

3

L频段宽带单极子天线

27%

36030o

0

垂直极化

2

SMA

4

S频段单极子天线

10%

36030o

0

垂直极化

2

SMA

5

S频段偶极子天线

10%

36030o

0

垂直极化

2

SMA

6

高温S频段圆极化天线

6.3%

36040o

-5

右旋圆极化

2

SMA

7

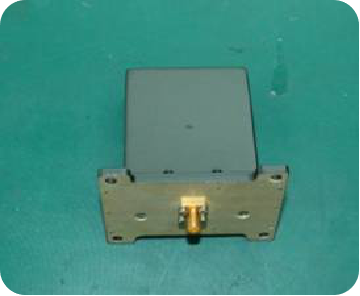

S频段环缝天线

10%

36030o

0

水平极化

2

SMA

8

C频段单极子天线

10%

36030o

0

垂直极化

2

SMA

9

C频段宽带单极子天线

27%

36030o

0

垂直极化

2

SMA

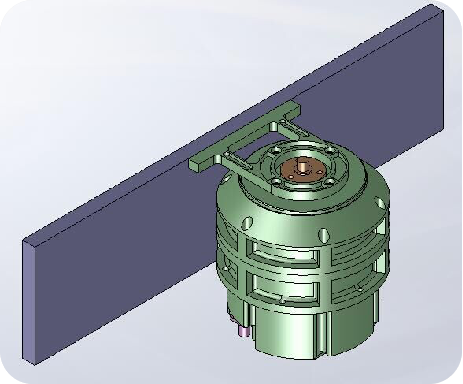

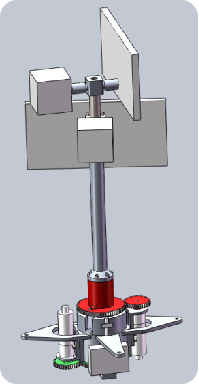

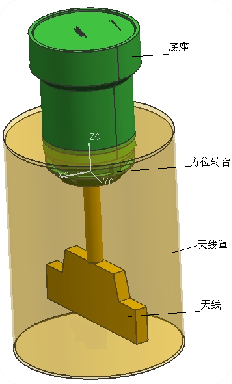

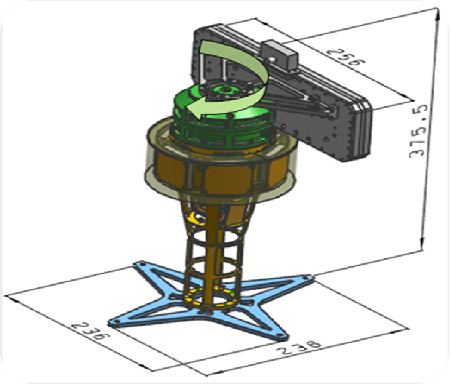

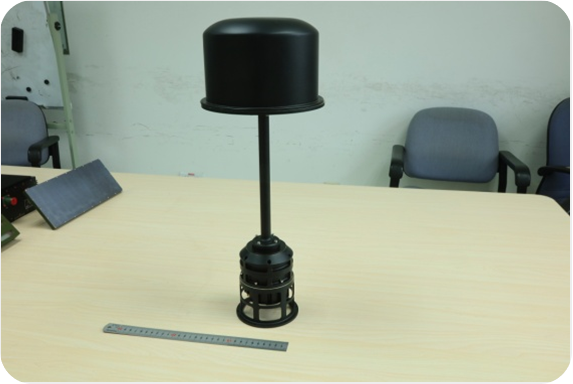

在中远距离无人机传输中,一般将高增益平板天线安装在小型机载一维或二维转台上。在飞机飞行过程中,机载转台控制器利用飞机位置、姿态、地面站位置等信息解算出飞机与地面站间的实时角度,并驱动转台指向目标。在一些更高的要求中,机载系统可提供对目标的单脉冲自跟踪。针对该类型应用,我公司已开发出多种高效率平板天线、小型化轻量化转台,能够提供机载天伺馈系统整体解决方案
