相控阵近场聚焦发射系统

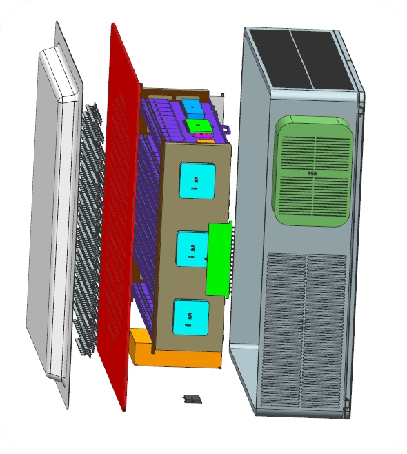

相控阵近场聚焦系统用于大型产品的电磁兼容测试，可在指定近场位置处产生强电磁环境。相控阵近场聚焦系统在设计中采用了高效率天线单元、近场天线口径综合和幅度量化等设计技术，在3m处±30o扫描角度范围内实现了高场强焦斑；采用模块化设计，简化了天线阵面的装配、调试和测试，系统具有较高的测试性、维修性和保障性。
工作频段
S频段，500MHz
X波段，4GHz
测试距离
3m～5m可调
极化方式
垂直极化
照射区域范围
≥0.33m @3m
≥0.2m @3m
最大场强
≥3700V/m @3m
≥4700V/m @3m
扫描速度
0-3转/分钟可调
定位精度
≤0.3o
信号体制
能够产生连续波信号与脉冲调制信号，输出信号脉宽与占空比可调
功放形式
固态功放
冷却方式
风冷
外形尺寸
1000mm×1000mm×300mm
650mm×650mm×300mm
体积
80kg
70kg
