导引头测试转台系统
详情

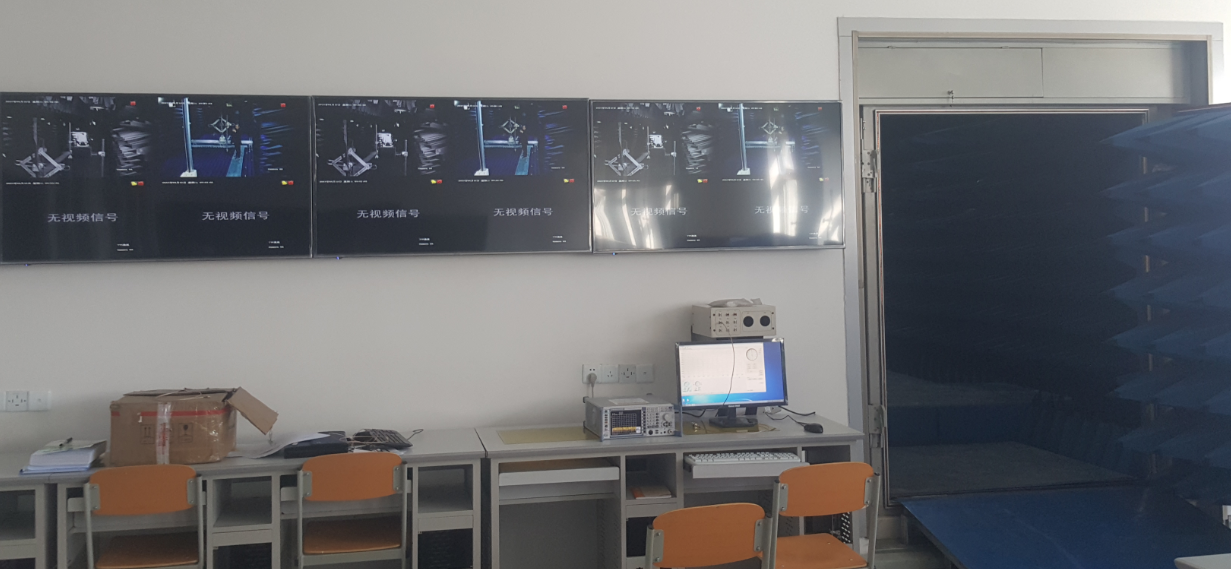

该测试转台系统主要完成导引头各仰角增益、轴比、波束宽度、前后比、交叉极化比等项目的测试功能，并配合模拟器及干扰源可完成反辐射导引头的抗干扰测试。系统主要包括微波暗室、可移动干扰源、测试转台系统、发射天线系统、标准增益天线系统、测试及数据分析软件系统及其它附件等。
|
工作频段 |
400MHz～18GHz |
|
转台配置 |

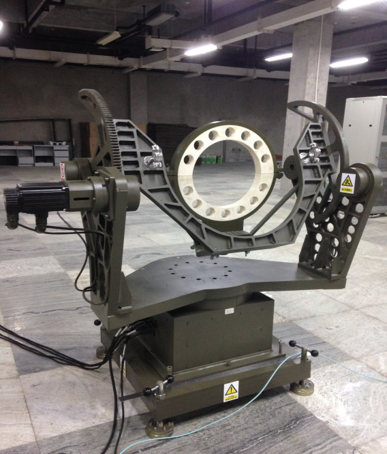

干扰源支架可配置为“XYZ平移+极化”转台；接收端可配置为“方位+俯仰+极化”转台 |
|
转台精度 |
常规0.05°（可定制至0.004°） |
|
最大转速 |
10°/s |
|
额定负载 |
5kg至10t可选 |
|
转动范围 |
可根据实际需求定制 |
|
其它配置 |
方位、极化均配有旋转关节 |
|
转台各个旋转轴应配备安全锁紧装置 |
|
|
控制室内有转台及倒伏机构的紧急制停/动开关 |
|
|
软件具有转台校准与寻零功能 |
|
|
除方位、极化轴外各轴均配置限位装置 |
