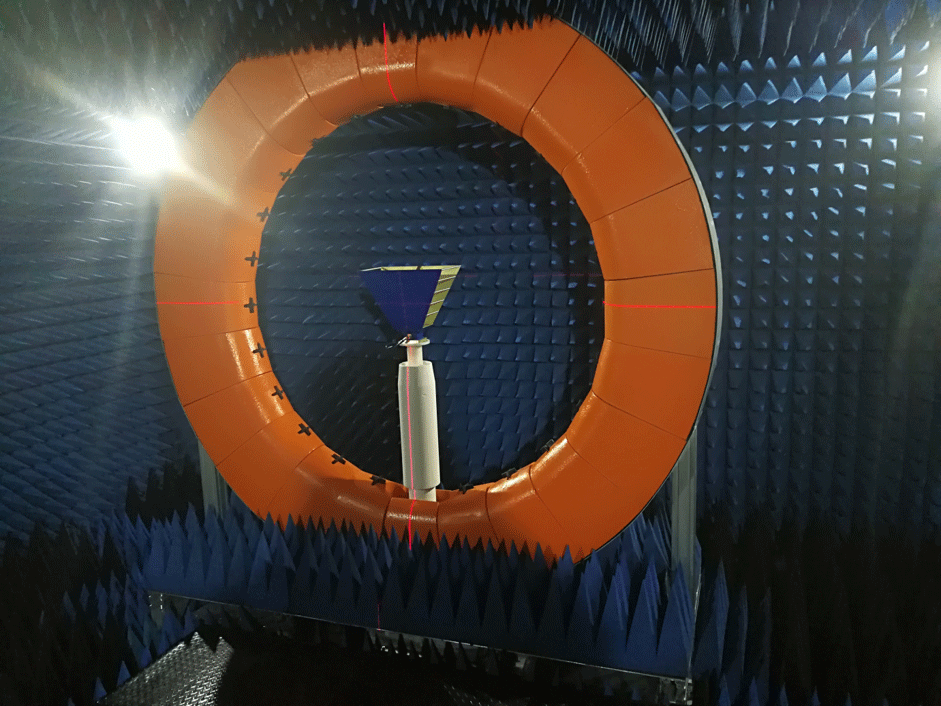

球面近场天线测试系统
该测试系统主要完成各类天线的幅度/相位方向图、增益、轴比、波束宽度、前后比、交叉极化比、3D方向图等项目的测试功能。系统主要包括发射天线转台、被测天线转台系统、发射天线、标准增益天线系统、测试及数据分析软件系统及其它附件等。
工作频段
800MHz～18GHz
转台配置
该系统发射端一般为“单极化”转台；接收端可配置为“方位+俯仰+极化”转台
转台精度
常规0.05°（可定制至0.004°）
最大转速
10°/s
额定负载
50kg
转动范围
可根据实际需求定制
其它配置
方位、极化均配有旋转关节
转台各个旋转轴应配备安全锁紧装置
控制室内有转台及倒伏机构的紧急制停/动开关
软件具有转台校准与寻零功能
除方位、极化轴外各轴均配置限位装置
