RCS系统
更新：2021-06-30 22:14:19 点击：
RCS系统主要完成机体或其它物体的RCS测试功能。
详情

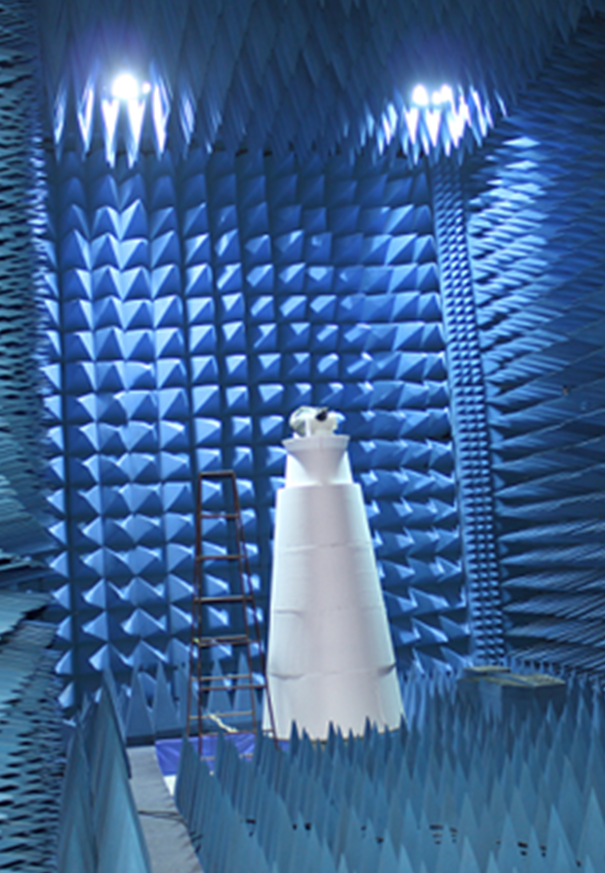

RCS系统主要完成机体或其它物体的RCS测试功能。系统主要包括微波暗室、发射转台系统、测试转台系统、发射天线系统、定标球/定标板、测试及数据分析软件系统及其它附件等。
|
工作频段 |
1GHz～50GHz |
|
转台配置 |
发射转台配置为“升降+极化”转台；接收端可配置为“方位”转台 |
|
转台精度 |
常规0.05°（可定制至0.004°） |
|
最大转速 |
10°/s |
|
额定负载 |
100kg |
|
转动范围 |
可根据实际需求定制 |
|
其它配置 |
方位、极化均配有旋转关节 |
|
转台各个旋转轴应配备安全锁紧装置 |
|
|
控制室内有转台及倒伏机构的紧急制停/动开关 |
|
|
软件具有转台校准与寻零功能 |
|
|
除方位、极化轴外各轴均配置限位装置 |
