S/X双频段12米自跟踪天伺馈系统

更新：2021-06-29 20:54:37 点击：

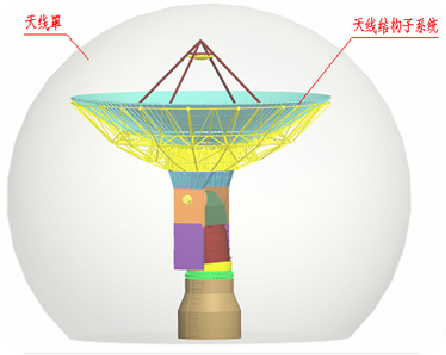

S/X双频段12米自跟踪天伺馈系统安装在20m天线罩内，为固定式系统，用于接收卫星数传数据。

详情

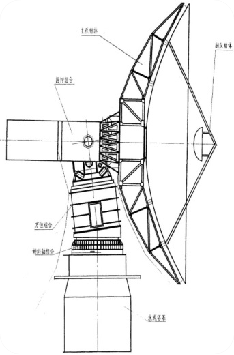

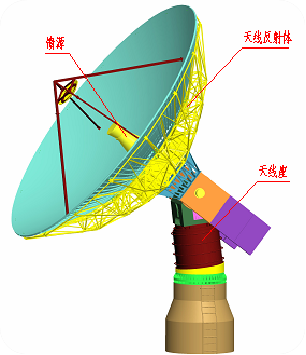

S/X双频段12米自跟踪天伺馈系统安装在20m天线罩内，为固定式系统，用于接收卫星数传数据。反射面采用标准塞格伦双反射面，馈源采用典型的5喇叭体制：X频段喇叭位于馈源中心，S频段采用4喇叭形式，位于馈源的外围。座架采用方位、俯仰、倾斜三轴形式。对于过顶目标，天线控制设备可调整倾斜轴的位置，使测量系有效倾斜，消除过顶死区，从而实现对任意轨道倾角的中低轨卫星进行无盲区连续跟踪。

工作频段	S接收	X接收
工作频段	带宽100MHz	带宽1GHz
G/T值	≥19.5+20lg(F/Fsr)(dB/K)	≥34.5+201g(F/Fxr)(dB/K)
跟踪精度	优于1/10波束宽度	优于1/10波束宽度
增益	≥44.3+20lg(F/ Fsr)dBi	≥57.3+20lg(F/ Fxr)dBi
波束宽度	0.76o	0.195o
副瓣电平	≤-15dB	≤-15dB
极化方式	左旋和/或右旋圆极化	左旋或右旋圆极化
天线罩口径	20m
天线罩损耗	X 频段不高于0.7dB，S 频段不高于0.3dB
工作方式	手动、遥控、自动跟踪、程序跟踪、定位（位置模式、速度模式）、收藏、搜索扫描。
天线运动范围	方位：±355o 俯仰：-1o~181o 倾斜：7o倾角，倾角方向可在方位平面内±180o转动
角速度	方位角速度：0.01o/s～20o/s 俯仰角速度：0.01o/s～15o/s 倾斜角速度：0.1o/s～0.2o/s
角加速度	方位角加速度：0.001o/s2～10o/s2 俯仰角加速度：0.001o/s2～10o/s2。
