C频段车载缝隙阵自跟踪系统

C频段车载缝隙阵自跟踪系统

更新:2021-06-29 21:12:05      点击:
缝隙阵采用了独特的宽带缝隙设计技术,带宽可达21%,处于国内领先水平
提交订单
详情

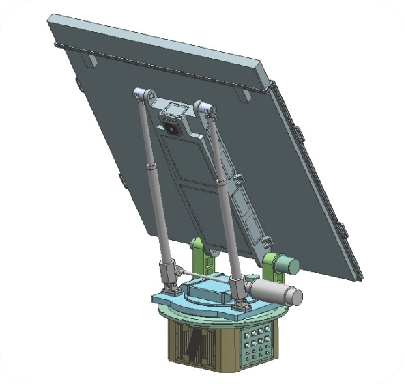

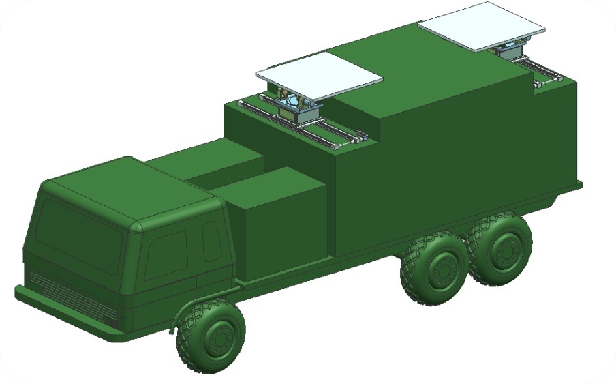

缝隙阵采用了独特的宽带缝隙设计技术,带宽可达21%,处于国内领先水平。系统配备有滑环和2路射频旋转关节,方位可无限制旋转,系统具有较大的运动速度和加速度。两个C频段自平板天线可朝天收藏在车顶,天线座设有水平滑移机构对天线位置进行调整。

工作频段

C频段,相对带宽21%

增益

37dB

波束宽度

1.51.5o

极化方式

垂直极化

跟踪精度

优于1/10波束宽度

天线运动范围

方位角范围:360n

  俯仰角范围:-3o~+85o

角速度

方位最大角速度:30˚/s

角加速度

方位最大角加速度:15˚/s2

尺寸

1300mm×1300mm

重量

370kg(天线70kg,转台300kg
