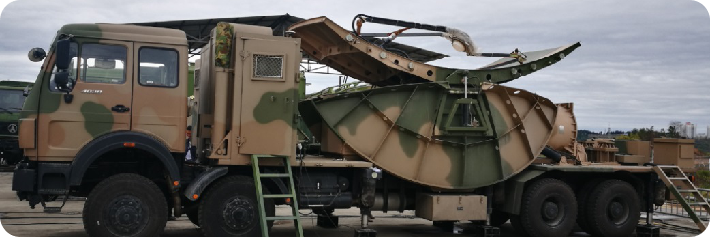

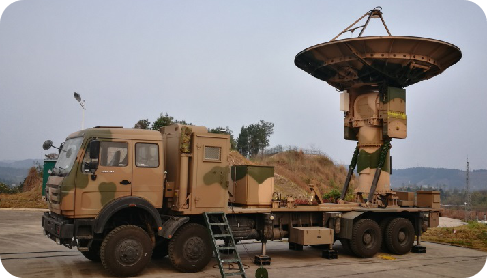

S频段5.2米自动收展天伺馈系统安装在越野底盘的整车上,可适应不同的路况;可一键收藏和展开,收藏后满足铁路一级不超限;仅需要电源线和光纤即可完成与主车的连接;适用于需要快速布站和撤收的场景。系统配有汇流环和4路旋转关节,方位可无限制旋转;有超过40o/s的角速度和25o/s2的角加速度;配备有50mm~1000mm连续电控变焦的标校电视,可实现20km的监视和录像。
工作频段
S频段,300MHz
天线增益
≥39.0+20lg(F/F0)dBi
波束宽度
1.7o
G/T值
≥15.3+20lg(F/F0) (dB/K)
跟踪精度
优于1/20波束宽度
极化方式
左﹑右旋圆极化同时接收
第一副瓣电平
≤-14 dB
工作方式
单/双轴单脉冲自跟踪、程序引导、数字引导、记忆跟踪、手动
天线运动范围
方位:0o~360o无限制
俯仰:-3o~+95o(极限限位保护)
角速度
方位最大角速度:40o/s
俯仰最大角速度:35o/s
角加速度
方位最大角加速度:25o/s2
俯仰最大角加速度:25o/s2
标校电视视场角
50mm~1000mm连续电控变焦
监视距离
20km
