S/Ka双频段4.5米自跟踪天伺馈系统

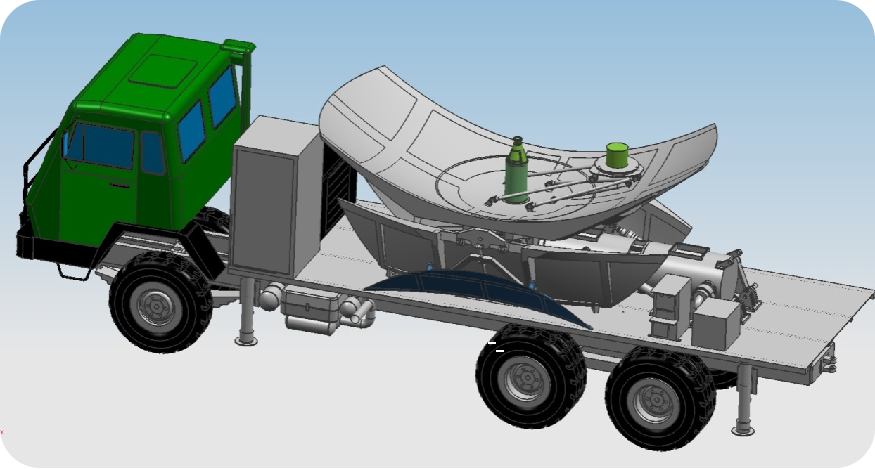

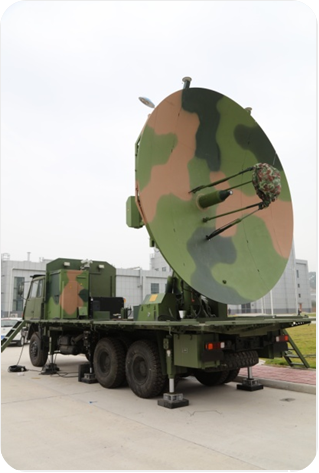

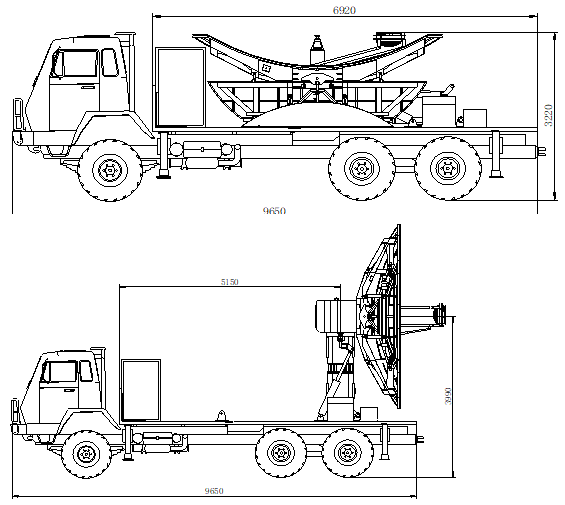

S/Ka双频段4.5米自跟踪天伺馈系统可实现自动收藏和展开，收藏后满足铁路一级不超限，适用于需要快速布站和撤收的场景。系统采用集成化设计的前馈馈源接收S频段信号，采用波纹喇叭和TE21模耦合器作为后馈馈源接收Ka频段信号，双频段均单脉冲自跟踪。天线车通过光纤与方仓车连接，天线上配有差分GPS用于定向，可加装S频段/L频段宽波束引导天线。
|
工作频段 |
S频段，200MHz |
Ka频段，4GHz |
|
天线增益 |
≥36.2+20lg(F/F0)dBi |
≥58.0+20lg(F/F0)dBi |
|
波束宽度 |
1.8o±0.18o |
0.16o±0.016o |
|
G/T值 |
≥14.1+20lg(F/F0) (dB/K) |
≥33.0+20lg(F/F0) (dB/K) |
|
跟踪精度 |
优于1/10波束宽度 |
优于1/10波束宽度 |
|
极化方式 |
左﹑右旋圆极化同时接收 |
左﹑右旋圆极化同时接收 |
|
第一副瓣电平 |
≤-14 dB |
≤-14 dB |
|
工作方式 |
单/双轴自跟踪、程序引导、数字引导、记忆跟踪、手动 |
|
|
天线运动范围 |
方位：±340o 俯仰：0o～+90o |
|
|
角速度 |
方位最大角速度：20o/s 俯仰最大角速度：20o/s |
|
|
角加速度 |
方位最大角加速度：10o/s2 俯仰最大角加速度：10o/s2 |
|
