C/Ku/Ka频段4.5米大功率天伺馈系统系统采用4.5米环焦双反射面。
提交订单
详情

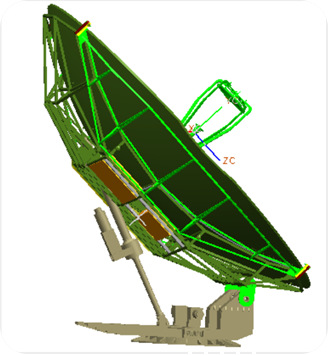

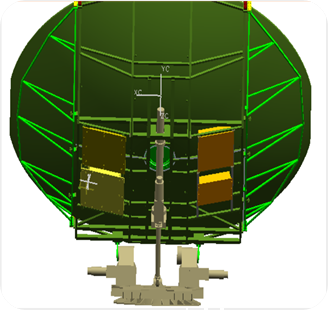

系统采用4.5米环焦双反射面,反射面和中心体尺寸相同,根据需要配置不同频段的馈源。三个频段均可以耐受大功率发射,与跟踪接收机配合可实现对目标的步进跟踪。系统配备波导充气机,使馈源在发射时保持干燥,降低打火风险。

工作频段

C频段

发射:500MHz

接收:700MHz

Ku频段

发射:1.1GHz

接收:1.7GHz

Ka频段

发射:500MHz

接收:1GHz

增益

发射:

46.2+20lg(F/Fct)

接收:

42.0+20lg(F/Fcr)

发射:

53.0+20lg(F/FKut)

接收:

51.9+20lg(F/FKur)

发射:

56.0+20lg(F/FKat)

接收:

52.4+20lg(F/FKar)

极化方式

双线极化,极化电动可调

双线极化,极化电动可调

双圆极化,可切换

第一副瓣

电平

发射:≤-16 dB

接收:≤-14 dB

发射:≤-16 dB

接收:≤-14 dB

发射:≤-16 dB

接收:≤-14 dB

收发隔离

115dB

115dB

115dB

功率容量

4000W连续波

2500W连续波

2500W连续波

天线运动范围

方位:±100o,俯仰:10o~90o

跟踪方式

步进跟踪
