S频段2.5米自跟踪天伺馈系统

S频段2.5米自跟踪天伺馈系统

更新:2021-06-28 00:32:41      点击:
S频段2.5米自跟踪天伺馈系统由天馈分系统、天线控制与监控监测分系统、机械结构分系统、跟踪接收机等组成。
提交订单
详情

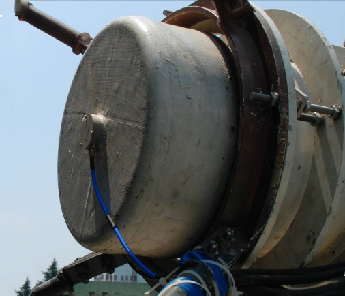

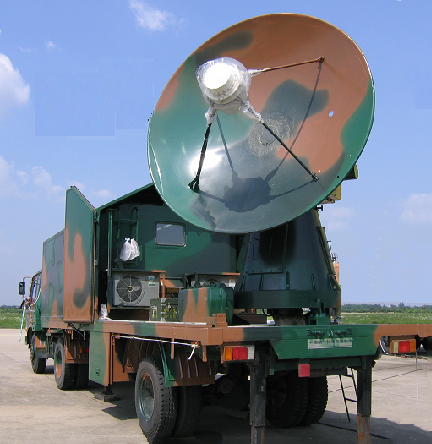

S频段2.5米自跟踪天伺馈系统由天馈分系统、天线控制与监控监测分系统、机械结构分系统、跟踪接收机等组成;用于对飞行目标的跟踪和遥测信号的接收。在馈源罩上可以加装C频段馈源,从而升级为S/C双频段接收系统。该系统安装在载车上,运输时天线座卧倒天线朝天收藏置于推拉门内,可满足公路运输要求。





工作频段

S频段,200MHz

G/T

10.7+20lg(F/F0) (dB/K)

跟踪精度

优于1/20波束宽度

极化方式

左﹑右旋圆极化同时接收

第一副瓣电平

-15 dB

工作方式

自动跟踪、记忆跟踪、程序引导、数字引导、扫描

天线运动范围

方位:0o~340o

俯仰:-3o~93o

角速度

方位24o/s,俯仰20o/s

角加速度

方位10o/s2,俯仰10o/ s2
