基站天线方向图测试系统

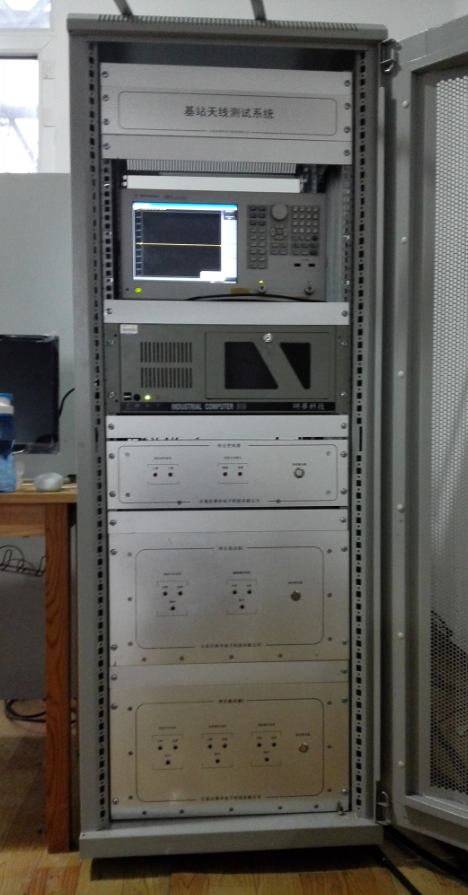

该天线远场测试系统的工作频率范围是400MHz～6GHz，配合矢量网络分析仪、宽频功率放大及多通道矩阵开关等射频组件可完成对各类基站天线幅度/相位方向图的测量工作，并可根据方向图数据计算出相应的电性能参数，如增益、波束宽度、前后比、副瓣电平、交叉极化比等等。
工作频段
400MHz～6GHz
转台配置

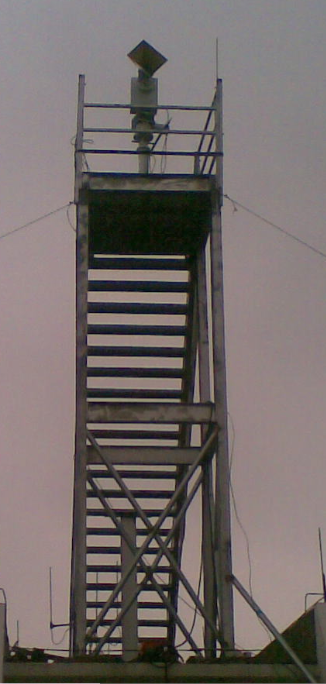

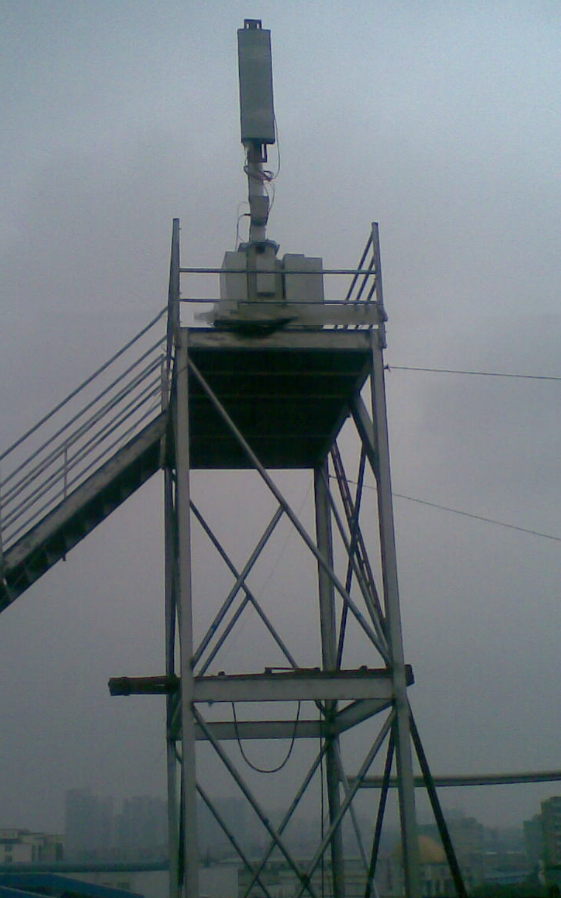

发射端可配置为“升降+方位+四极化”转台；接收端可配置为“倒伏+下方位+俯仰+方位+XY平移+双极化”转台
转台精度
常规0.05°（可定制至0.004°）
最大转速
10°/s
额定负载
5kg至10t可选
转动范围
可根据实际需求定制
其它配置
方位、极化均配有旋转关节
转台各个旋转轴应配备安全锁紧装置
控制室内有转台及倒伏机构的紧急制停/动开关
软件具有转台校准与寻零功能
除方位、极化轴外各轴均配置限位装置
