基站天线S参数测量系统
更新：2021-06-29 23:39:17 点击：
基站天线S参数测量系统
详情

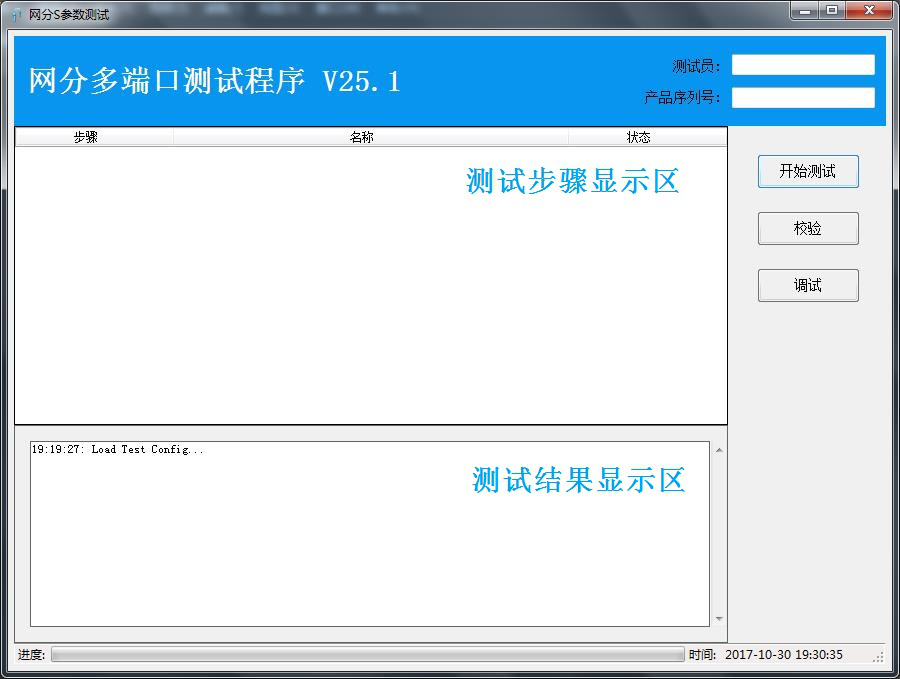

S参数测量系统主要完成天线端口驻波、相位、幅度、同异极化隔离度等参数的快速测量。系统采用矩阵开关并配合自动化测试软件，在保证准确度的前提下，极大地提高了生产效率。
|
矩阵开关参数 |
频率：10MHz到3000MHz（可定制） |
|
差损：3dB 典型值 |
|
|
驻波：1.25典型值 |
|
|
隔离：110dB 典型值 |
|
|
端口数：12（可定制） |
|
|
测量系统功能（可测试参数） |
校准端口至各辐射端口的耦合度 |
|
校准端口至各辐射端口的幅度最大偏差 |
|
|
校准端口至各辐射端口的相位最大偏差 |
|
|
校准端口及辐射端口电压驻波比 |
|
|
同极化辐射端口之间的隔离度 |
|
|
异极化辐射端口之间的隔离度 |
