基站天线幅相快速测量系统
详情

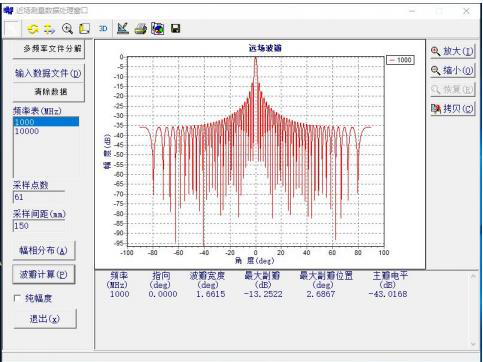

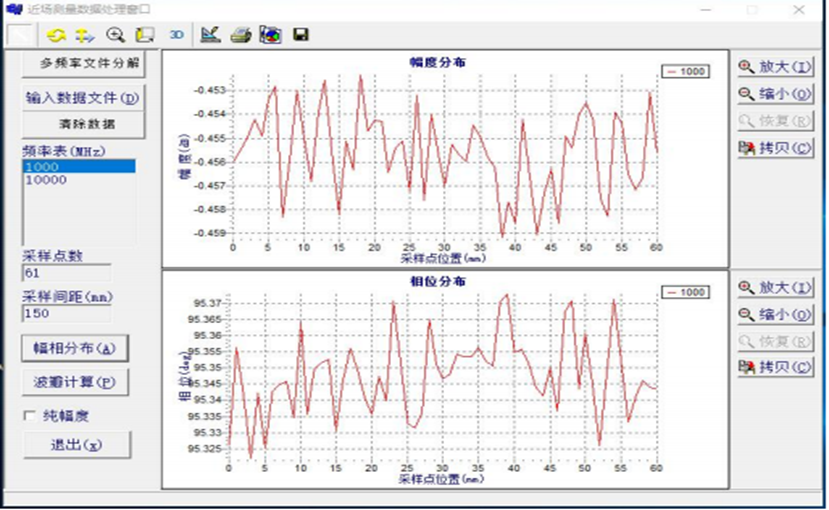

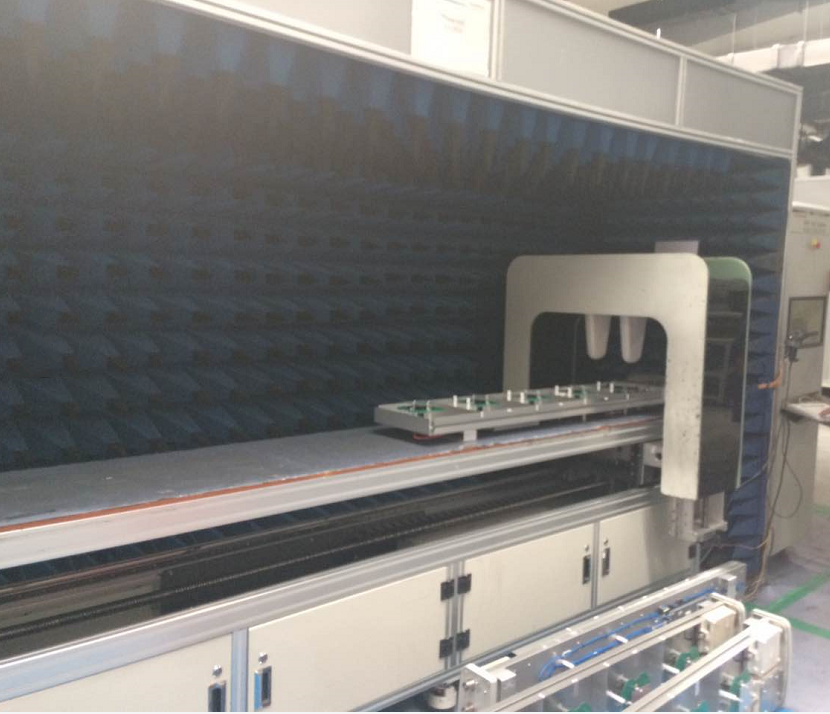

幅相测试即近场模拟方向图测试，首先矢量网络分析仪测试被测天线振子单元的相关参数，再通过软件对数据进行处理，从而得到该天线的垂直面的辐射图形，进而对天线进行诊断和分析。本系统主要包括：近场扫描装置和主控软件；近场扫描装置采用双探头装置，用高精度驱动装置控制扫描架在天线上方横向移动，从而对天线上不同位置的幅相进行测试。
|
测试项目 |
测试指标 |
|
幅度方向图 |
一维 |
|
旁瓣电平 |
±1dB（-20dB） |
|
指向精度 |
5%（波束宽度大于2°） |
|
波束宽度 |
5%（波束宽度大于2°） |
|
驻波测量精度 |
5%（驻波>1.4） |
|
连续工作时间 |
不小于12小时（扫描架X向扫描） |
|
幅相测试可判断的问题 |
电缆焊接短路、开路 |
|
线缆极化焊反 |
|
|
移相器装错 |
|
|
传动机构错误 |
